大富翁 3 游戏文件分析（六）

有了 4 planes 的知识，我们这次可以绘制出大富翁 3 的地图了

目录

本系列已完结，以下为整理目录方便查阅

• 游戏文件列表
• 调色板、阳历、阴历
• MKF 文件格式初步分析
• 音频文件列表
• BLK 文件（卡片、日历、机会、新闻、BASE）
• 地图
• 前景图、背景图画法、提取源码
• PVS 动画分析（一）
• PVS 动画分析（二）
• PVS 动画分析（三），VGA 四平面
• PVS 动画分析（四）
• 鼠标指针
• 使用 foobar2000 转换大宇早期 rix 音乐

1 MAP.mkf 文件

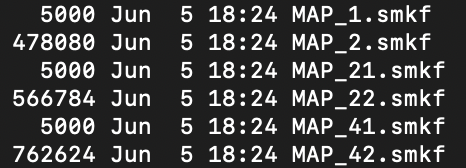

我们可以根据之前拆解 mkf 的经验，把 map.mkf 拆分成 56 个小文件， 姑且称之为 smkf，我们来观察一下：

这几个文件最先引起我的注意，首先是 5000 这个很不一般的大小， 然后就跟随了一个体积很大的文件，而且正好是三对，而我们知道， 大富翁 3 里面有三张地图，正好可以对应索引和 tile，感觉是不是立刻接近了答案？

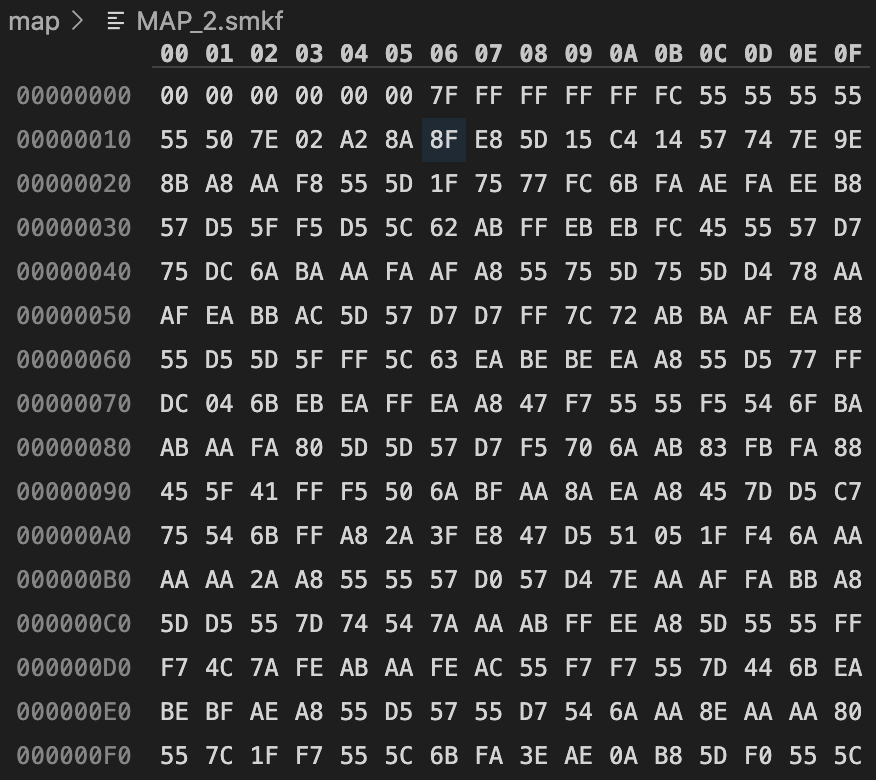

我们先看看大文件的文件内容：

看来这次文件头就没有宽高信息了，不过我们也有办法，因数分解一下：

478080 = 2 × 2 × 2 × 2 × 2 × 2 × 2 × 3 × 3 × 5 × 83

566784 =2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 3 × 3 × 3 × 41

762624 = 2 × 2 × 2 × 2 × 2 × 2 × 2 × 2 × 3 × 3 × 331

我们把共有的部分写到前面

478080 = 8 x 8 x 3 x 3 x 2 x 5 x 83

566784 = 8 x 8 x 3 x 3 x 2 x 2 x 3 x 41

762624 = 8 x 8 x 3 x 3 x 2 x 2 x 331

都有一个 24 x 48 的部分，我们知道，一个 byte 可以表示两个颜色， 所以 tile 的大小就是 48 x 48。

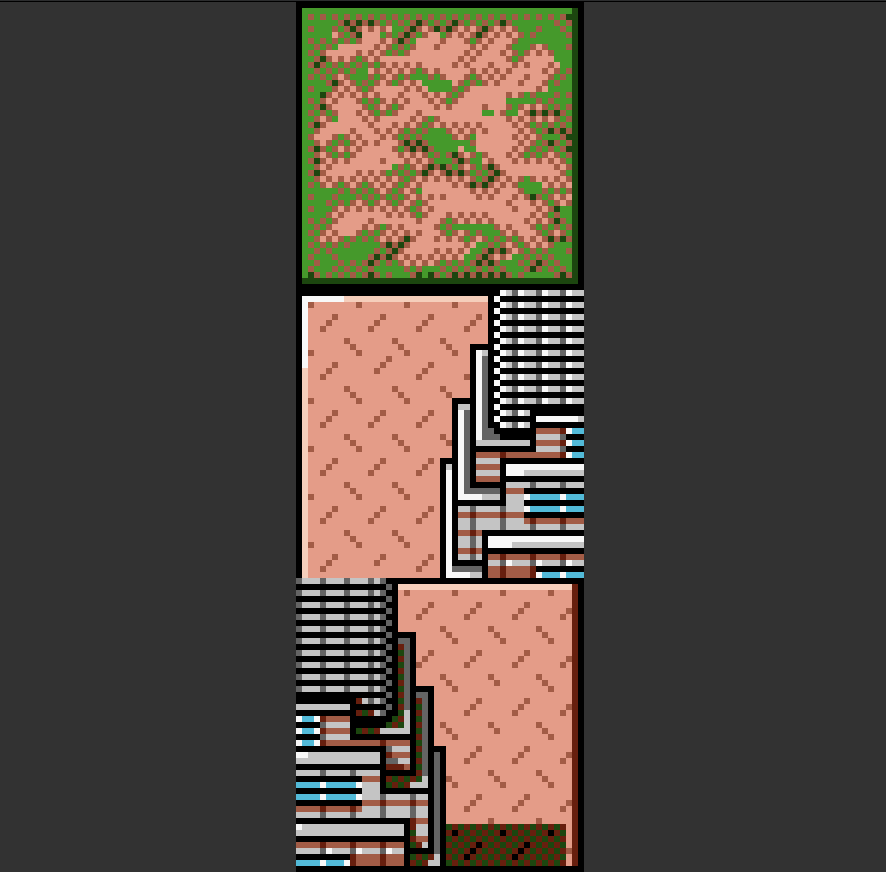

用 4 plane 的画法画一下吧：

看到了空地是不是就感觉放心了？好了，现在我们有了 tile 集， 而且很显然 tile 的个数超过了 256，那么我们需要两个 byte 来引用一个 tile：

5000 / 2 = 2500 = 50 * 50

2 结论

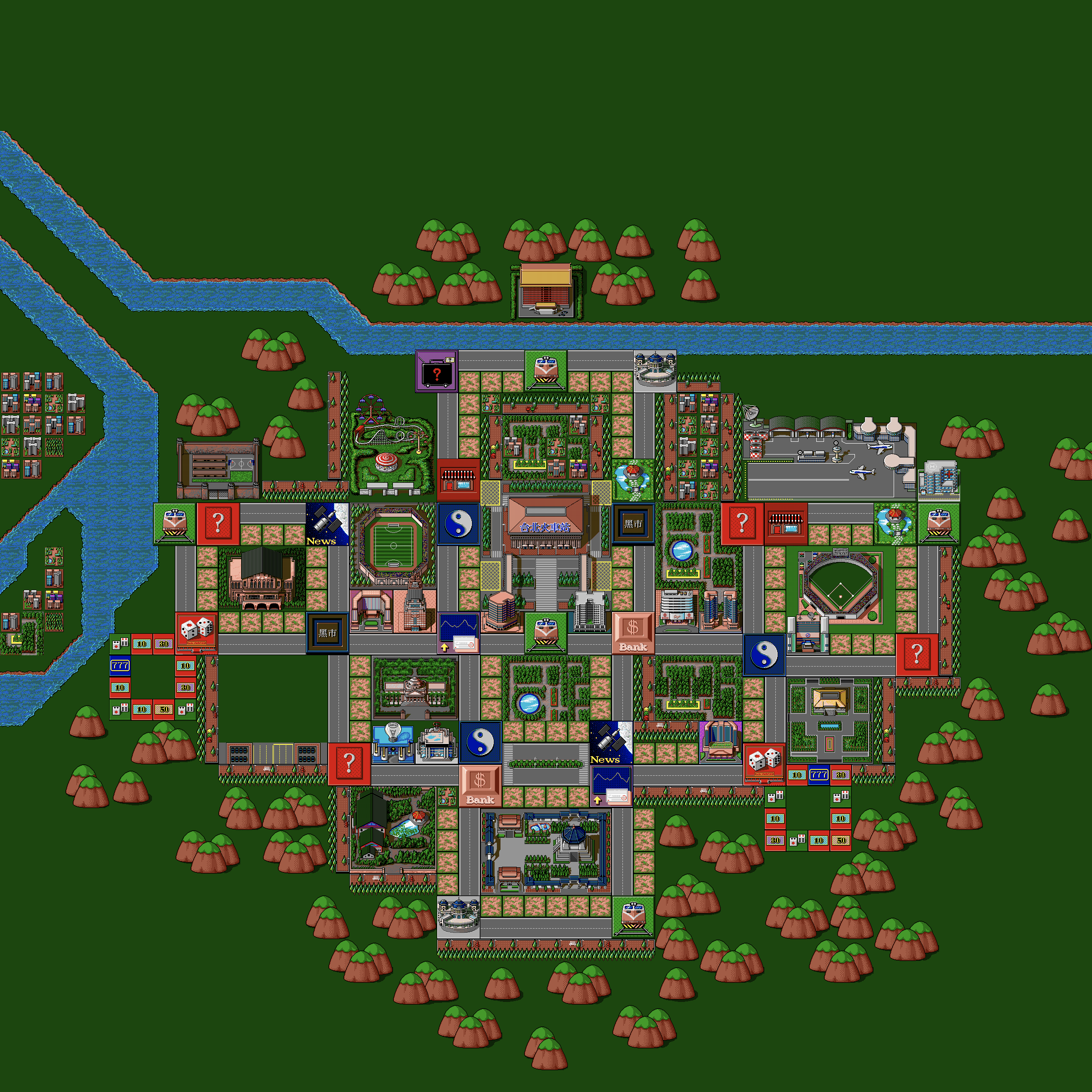

所以我们也知道了地图是一个 50 x 50 的 tile 集，换算成像素就是 2400 * 2400， 开画吧：

这就是台北市的完整地图了，我们可以看到其实上面还有很多空间没有用到， 不过鉴于是游戏的第一张图，小一点也是可以理解。不过这里只是提取了地图的图片， 只用到了 map.mkf 中的六个文件，其他文件派何用处，这里也不得而知。
