大富翁 3 游戏文件分析（五）

从这一期开始要变得精彩了，我们终于要见到一些游戏资源了， 这里要特别感谢 gamebase 骨灰集散地的青杉大大， 没有他的帮助我估计还在摸索中

目录

本系列已完结，以下为整理目录方便查阅

• 游戏文件列表
• 调色板、阳历、阴历
• MKF 文件格式初步分析
• 音频文件列表
• BLK 文件（卡片、日历、机会、新闻、BASE）
• 地图
• 前景图、背景图画法、提取源码
• PVS 动画分析（一）
• PVS 动画分析（二）
• PVS 动画分析（三），VGA 四平面
• PVS 动画分析（四）
• 鼠标指针
• 使用 foobar2000 转换大宇早期 rix 音乐

1 BLK 文件

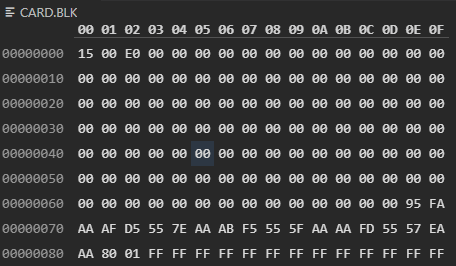

这类文件有一个特点，每个文件的头部四位数字在文件中会重复出现很多次， 而且分布非常均匀，以 CARD.BLK 文件为例，这个文件以 15 00 e0 00 开头， 共 26 处，所以把文件分割为 26 个 18820 大小的区块， 这么看来我们可以推测 blk 就是 block 的意思。

15 00 e0 00 其实也有其含义， 00 15 代表宽度（21，但是并不等于宽度）， 00 e0 表示图像的高度（224），如果你有手工截取过游戏中的卡片截图， 就更清楚这两个数字的意思：

卡片的大小是 168 x 224，结合前面的数字，我们不难发现， 168 正好是 21 的 8 倍，所以 0x15 确实代表宽度，但为何要乘以 8， 我们还不得而知。

既然卡片大小是 168 x 224，我们又知道对于 16 色图像， 一个 byte 可以表示两个颜色，那么所需的空间就是 168 x 224 / 2 = 18816， 加上四字节的尺寸信息，正好是 18820！是不是很令人激动， 现在我们基本可以确定，文件保存的就是完整的卡片图像。

于是我就尝试直接读取文件内容然后依据长宽来直接绘制卡片了， 不过很遗憾，没有成功：

无论横竖都被切成了四块，不过虽然没有成功，我们也可以确实是改建卡没错， 因为基本还是看得出形状的。

这个问题困扰我好久了之后，我选择去 gamebase 问了青衫大大， 没想到他很快就认出了这是 4plane 的图像格式。

所谓 4plane，是针对 16 色图片，由于颜色数可以用 4 个 bit 表示， 那么就可以把一张图拆成四层，每一层都只记录 1 个 bit 的颜色信息， 四层颜色信息叠加在一起，才是实际的颜色， 所以如果直接绘制就会横竖都四等份，而且颜色错误， 这也是为何宽度要用 0x15 来表示， 0x15 * 0xe0 就是一层的尺寸。

2 结论

这时我们就可以还原很多图片出来啦， 卡片、日历、机会和新闻都是采用这种格式：

三幅图分别是机会、日历、新闻的第一张图， 感觉机会和新闻都没有见过对不对，这就是福利内容了， 应该是开发测试用但后期未采纳的图片吧， 新闻还玩了 flying windows 屏保的梗，老玩家可能会会心一笑， 看来大宇虽然那时还在坚守 dos 平台，但是 windows 其实他们也在用。 为什么中元节是日历第一张， 那就不得而知了。
