大富翁 3 游戏文件分析（十二）

大宇 / 大富翁 / softstar

春节假的最后一天，抽出了一点时间，写一下之前分析一半弃坑的内容，大富翁 3 中的鼠标指针

目录

本系列已完结，以下为整理目录方便查阅

MOUSE.MKF

鼠标指针的文件集合，同样符合 MKF 文件的打包规则，一共可以拆分出 14 组 smkf，smkf 又可以进一步拆分成多个文件，因为有些指针是有动画效果的

不过分析文件结构时遇到了些困难

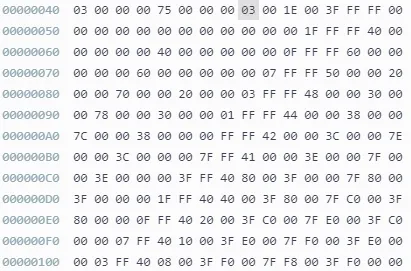

从03开始是第一个鼠标指针，有了以前的经验，我们不难猜出 03 是平面宽度，1e 是平面高度，这样的话，鼠标的尺寸为 24 x 30，但是后面的就不太好猜了，我们基本可以看出，每 15 个字节为一组，那么这可能是 3 个 byte 的 mask 外加 12 个 byte 的四平面数据，鼠标的尺寸这么小，应该不会有像前景图片一样的压缩算法，而且数据排列很规则，应该是原始的图片，不过到底哪几个 byte 是 mask，哪几个数据是图像，这就很难猜了，不过还好，现在我们会用 dosbox debugger 看汇编了。使用 debugger 的方法这次我会讲得粗略一点，控制一下篇幅。

鼠标指针的存储位置

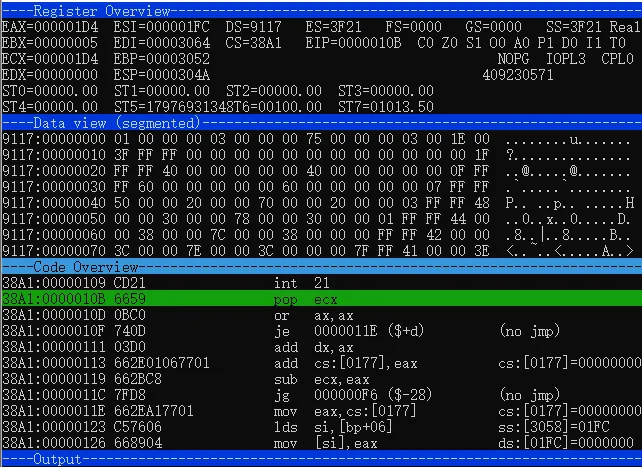

老样子，我们可以使用 bpint 21 3f，在读取文件时中断，然后使用 d ds:dx 来查看程序读取的文件内容，由于我们这次只能使用 rich3.exe 而不是 ss.exe，前者打开的文件更多，需要有些耐心，中间你会看到一个比较明显的文件特征是 ‘creative voice file’，这是音频文件的内容，鼠标还在这之后，注意 DS 值的变化，看到程序读取到 MOUSE.MKF 后，我们注意到文件内容被放到 DS = 9117 的位置。

放到 9117 后，这部分内容一直都没有变化，那么我们推测，基本上程序也是直接把这部分程序写入显存，接下来用断点看就比较累了，我们直接 dump 一段程序运行的 CPU 日志，来查找 9117 是如何写入 A000 的，还记得 A000 吗，对，显存的起始位置。

9117 到 A000

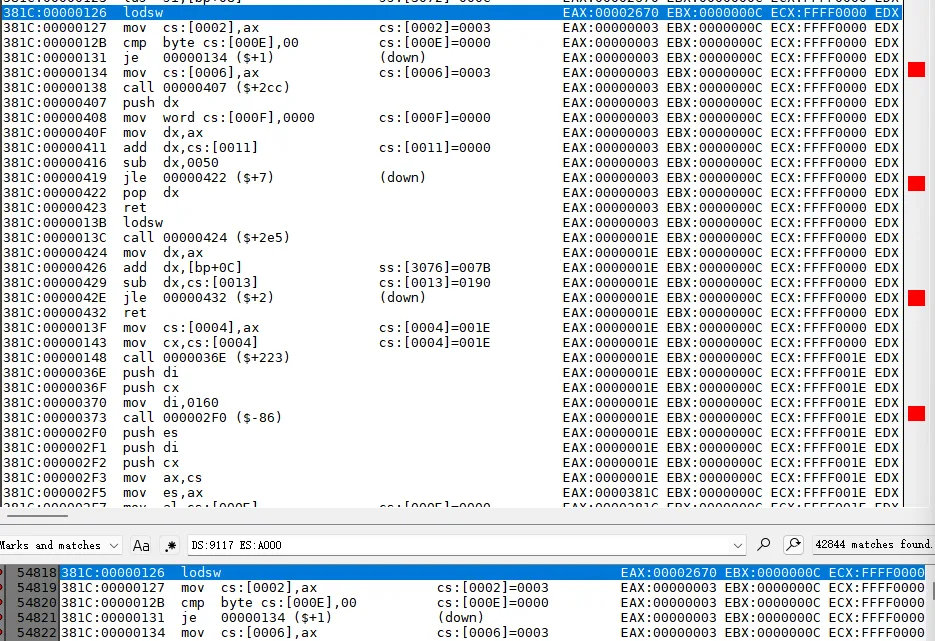

我们用 klogg 打开 logcpu.txt，直接搜索 DS:9117 ES:A000

首先我们看到

  • 126 行读取了 0003，放到 ax 中
  • 13B 行读取了 001e，放到 ax 中

我们知道，这是第一个鼠标指针的平面宽和平面高，那么程序就是从这里开始要把鼠标画上屏幕的。

这里面还有个细节，就是程序把宽和高存储到了 cs:0002 和 cs:0004，这里 cs 应该是 381c，后面我们会用到，我们继续看下去。

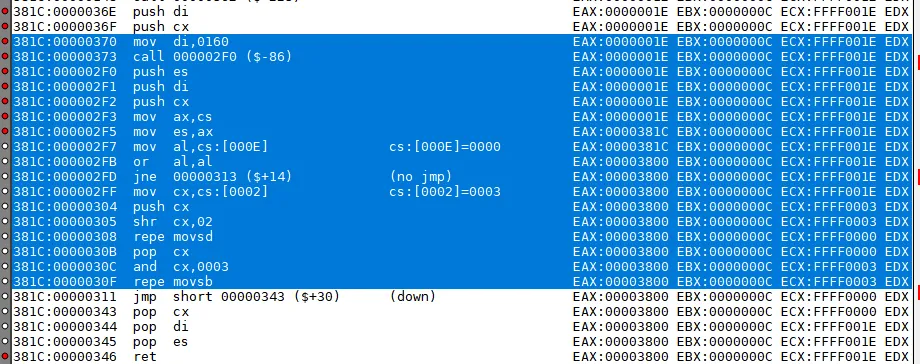

cs:[0160~0162] 写入了 9117:[0010~0012] 的内容，我们可以知道写入的是 03FFFF

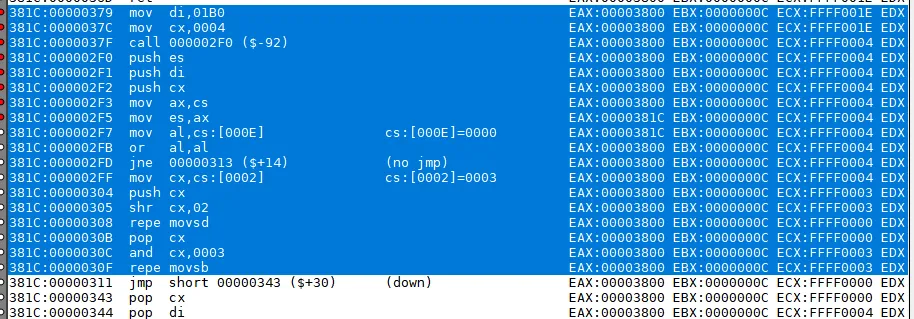

cs:[01b0~01b2] 写入了 9117:[0013~0015] 的内容，我们可以知道写入的是 000000

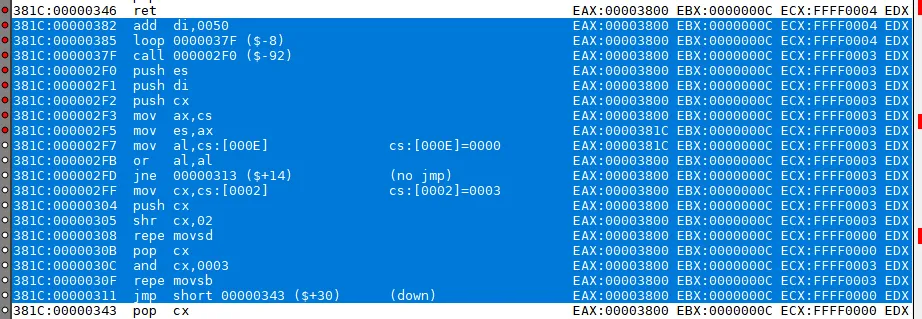

di 增加了 0x50，cs:[0200~0202] 写入了 9117:[0016~0018] 的内容，我们可以知道写入的是 000000，同时注意到 0385 行的 loop，这个 loop 会执行四次，每次差别只有 di 增加 0x50，都是复制 3 个 字节，为什么增加 0x50，其实也很好理解，0x50 = 80，80 * 8 = 640，符合屏幕的宽度，正好是换了一行。

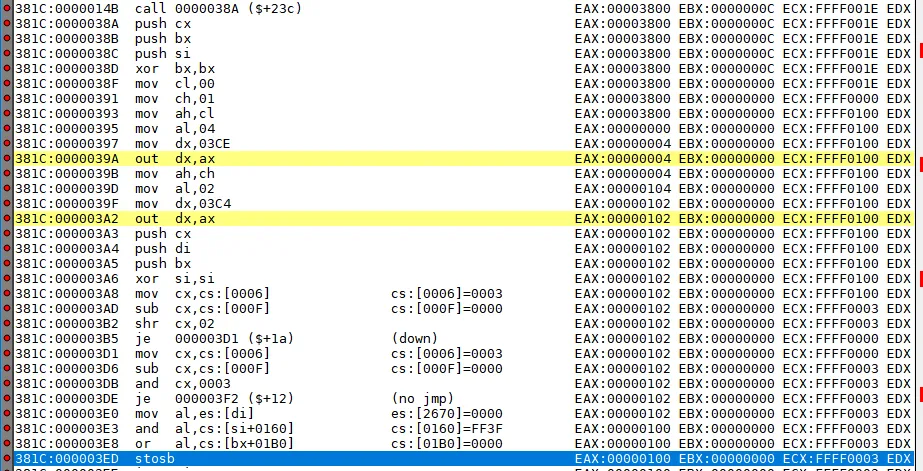

385 的 loop 后，很快我们看到了 程序执行了 38A 的函数，这个函数里我们也看到老朋友了：

  • 39A: out 03ce, 0004
  • 3A2: out 03c4, 0102

我们之前有谈到过这两个

简化指令

指令 说明
3ce xx05 写入模式xx
3c4 xx02 按位选择平面xx

out 03ce, 0004 虽然具体是什么我们还不清楚，不过我们知道接下来就要把数据复制到显存了，复制的位置在 3ed 行，我们看复制前的操作：

  1. 3e0 es:di (A000:2670) 的值复制到 al
  2. 3e3 al 和 cs:0160 (3F) 执行与操作
  3. 3e8 al 和 cs:01B0 (00) 执行或操作
  4. 3ed al 写入 es:di

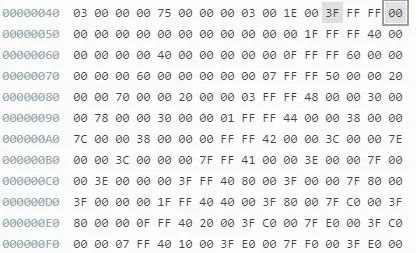

简单总结的话，这个步骤相当于先取出原始位置的图像，与 3F 执行与操作，与 00 执行或操作，然后写回原位，通过上文我们可以知道 3F 和 00 是 哪里的数据，我们来标记一下它们的位置

这个 loop 执行了 3 次，差别在于 si 和 bx 自增 1，即

  1. A000:2671 取出，与 381C:0161，或 381C:01B1，写回 A000:2671
  2. A000:2672 取出，与 381C:0162，或 381C:01B2，写回 A000:2671

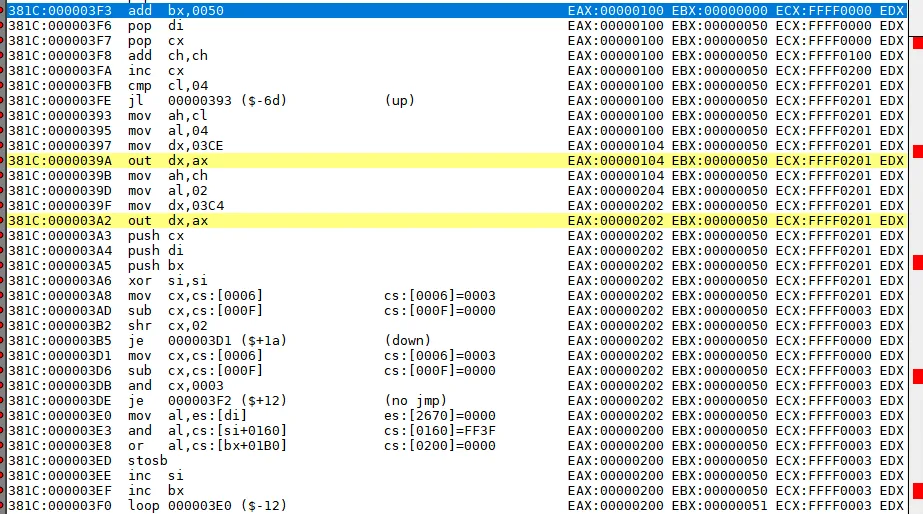

接下来程序又回到了 39A 和 3A2，有一点需要我们留意，3F3 行，bx 自增了 0x50

  • 39A: out 03ce, 0104
  • 3A2: out 03c4, 0202

我们也轻车熟路了，换平面。然后后续的操作对比之前也不难看出

  1. 3e0 es:di (A000:2670) 的值复制到 al
  2. 3e3 al 和 cs:0160 (3F) 执行与操作
  3. 3e8 al 和 cs:0200 (00) 执行或操作
  4. 3ed al 写入 es:di

与之前也是相同，差别就在于 bx 增加了 0x50，后续这个循环也会执行三次，来写入 2671 和 2672。

结论

好了，到这里我们基本可以知道鼠标指针的基本结构了

长度 说明
2 平面宽度
2 平面高度
平面宽度 第一行 mask
平面宽度 第一行 第一平面数据
平面宽度 第一行 第二平面数据
平面宽度 第一行 第三平面数据
平面宽度 第一行 第四平面数据

后面就是每行的重复，我们来画个小天使庆祝一下吧
